24C04WP-NEC

Memoria EEPROM 24C04WP-NEC este un circuit integrat de memorie nevolatilă de tip EEPROM, cu interfață serială I²C (Two-Wire Interface), destinat stocării permanente a datelor în aplicații cu microcontrolere, echipamente industriale, electronice de consum și sisteme încorporate. Sufixul WP indică prezența funcției de protecție hardware la scriere (Write Protect), care permite blocarea modificării datelor prin intermediul unui pin dedicat. Caracteristicile funcționale sunt compatibile cu familia standard 24C04WP produsă de NEC și alți producători compatibili.

Memoria păstrează informațiile chiar și în lipsa alimentării și poate fi utilizată pentru stocarea parametrilor de configurare, calibrare, identificare sau a altor date care necesită păstrare pe termen lung. Comunicarea prin magistrala I²C permite integrarea facilă în majoritatea aplicațiilor bazate pe microcontrolere.

Specificatii tehnice

• Tip produs: memorie EEPROM serială

• Model: 24C04WP-NEC

• Producător: NEC (compatibil funcțional cu seria standard 24C04WP)

• Capacitate memorie: 4 Kbit (512 × 8 biți / 512 octeți)

• Interfață de comunicație: I²C (Two-Wire Serial Interface), compatibilă cu standardul I²C

• Tensiune de alimentare: 2,5…5,5 V DC (pentru varianta WP)

• Frecvență magistrală I²C: până la 100 kHz (Standard Mode) și 400 kHz (Fast Mode)

• Organizare memorie: 512 × 8 biți

• Dimensiune pagină de scriere: 16 octeți

• Moduri de acces: citire curentă, citire aleatorie, citire secvențială, scriere pe octet și scriere pe pagină

• Timp tipic de programare: aproximativ 5 ms pentru ciclul de scriere

• Funcție Write Protect: da, protecție hardware la scriere prin pin dedicat

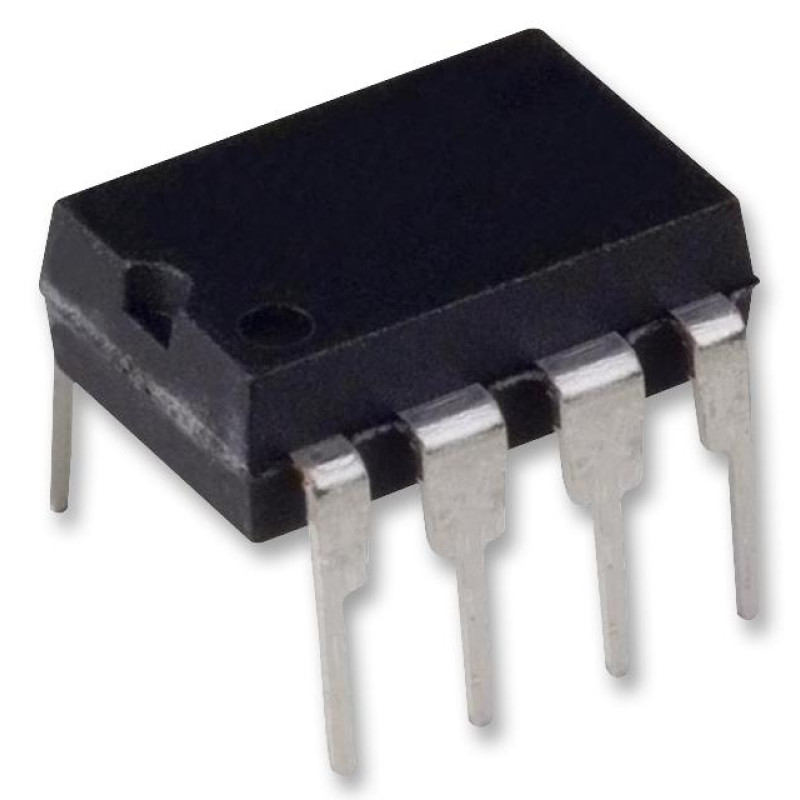

• Capsulă: DIP-8 (Dual In-line Package, 8 pini)

• Domeniu temperatură de funcționare: -40°C…+85°C

• Alimentare: prin pini VCC și GND

• Conținut pachet: 1 × circuit integrat EEPROM 24C04WP-NEC DIP-8

Circuitul este recomandat pentru memorarea parametrilor permanenți, configurărilor și datelor de calibrare în echipamente electronice, fiind compatibil cu numeroase microcontrolere și sisteme care utilizează interfața I²C.
