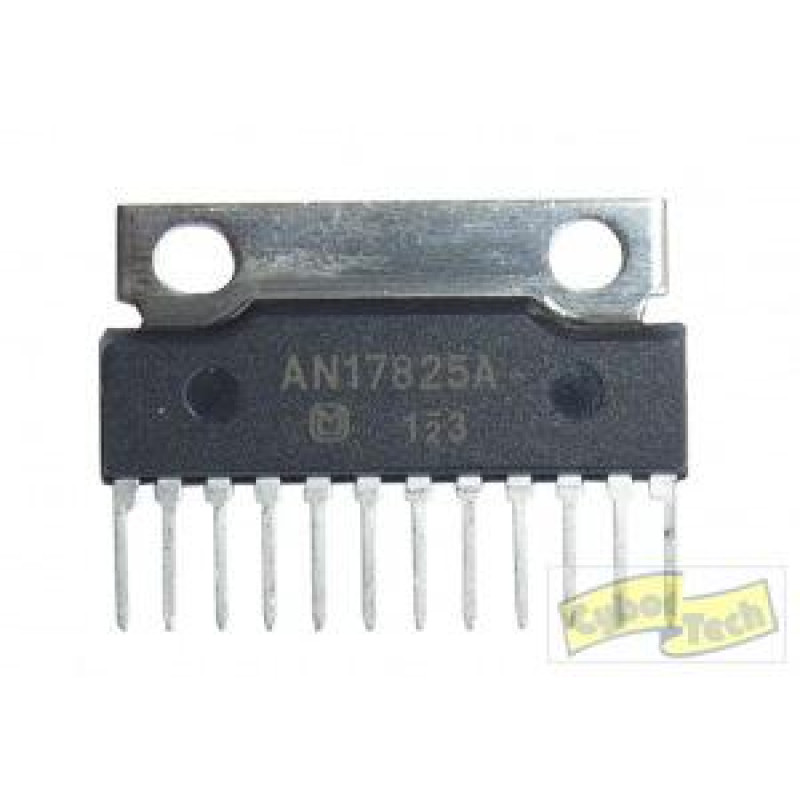

AN17825A

AN17825A – Amplificator audio dual OTL Panasonic

AN17825A este un circuit integrat de putere produs de Panasonic (Matsushita Electric Industrial Co., Ltd.), proiectat ca amplificator audio dual tip OTL (Output Transformer Less). Circuitul este destinat aplicațiilor audio de joasă frecvență și poate fi utilizat în radiouri, sisteme audio compacte, televizoare, echipamente multimedia și alte dispozitive electronice care necesită amplificare audio stereo.

AN17825A integrează două etaje finale de amplificare într-o singură capsulă DIP-16, necesitând un număr redus de componente externe. Dispune de funcții integrate de protecție termică, precum și de intrări dedicate pentru Standby și Mute, facilitând proiectarea unor echipamente audio fiabile și eficiente.

Caracteristici și beneficii

• Circuit integrat amplificator audio dual OTL.

• Producător: Panasonic (Matsushita).

• Două canale independente pentru aplicații stereo.

• Număr redus de componente externe necesare.

• Intrări dedicate pentru funcțiile Standby și Mute.

• Protecție termică integrată împotriva supraîncălzirii.

• Destinat alimentării la tensiuni joase, specifice echipamentelor audio auto și casnice.

• Capsulă DIP-16 pentru montare prin inserție (Through Hole).

Specificatii tehnice

• Model: AN17825A

• Producător: Panasonic (Matsushita Electric Industrial Co., Ltd.)

• Tip circuit: amplificator audio dual OTL (Output Transformer Less)

• Număr canale: 2

• Funcții integrate: Standby, Mute, protecție termică

• Domeniu tensiune de alimentare: 6,5…14,5 V DC

• Tensiune maximă absolută de alimentare: 14,9 V

• Curent maxim de alimentare (absolut): 1 A

• Putere disipată maximă: 0,728 W (capsulă fără radiator, Ta = 75 °C)

• Capsulă: DIP-16 (DIP016-P-0300P)

• Montaj: Through Hole (THT)

• Protecții: protecție termică integrată

• Temperatură de funcționare: −20…+75 °C

• Temperatură de depozitare: −55…+150 °C

• Număr pini: 16

• Compatibilitate: aplicații audio stereo de joasă frecvență
