IRFP360

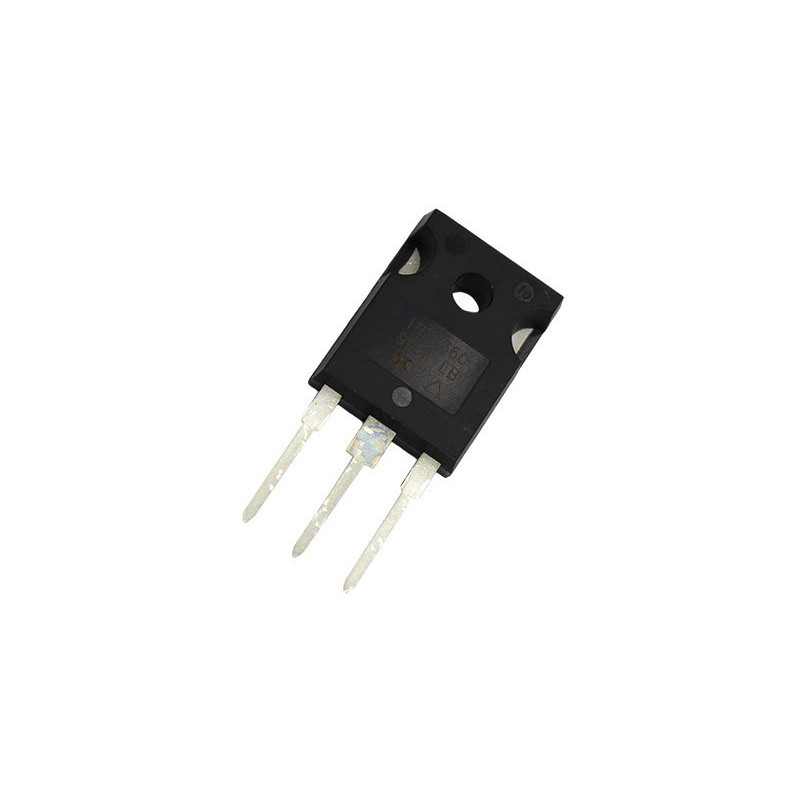

IRFP360 – Tranzistor MOSFET de putere N-Channel 400V 23A TO-247

IRFP360 este un tranzistor MOSFET de putere cu canal N, proiectat pentru aplicații de comutație și control al puterii în surse de alimentare în comutație, convertoare DC-DC, invertoare, controlere de motoare și echipamente industriale. Modelul a fost produs inițial de International Rectifier (IR), fiind disponibil și de la alți producători compatibili care respectă specificațiile originale.

Acest MOSFET utilizează tehnologia HEXFET și oferă o combinație între tensiune ridicată de lucru, capacitate mare de curent și rezistență redusă în conducție. Capsula TO-247 permite disiparea eficientă a căldurii și montarea pe radiator pentru aplicații de putere medie și mare.

IRFP360 este recomandat pentru etaje finale de putere, surse în comutație, UPS-uri, controlere PWM, convertoare de frecvență, echipamente de sudură și alte aplicații care necesită comutație rapidă și fiabilitate ridicată.

Functii

• Funcție principală: tranzistor MOSFET de putere cu canal N pentru comutație și control al energiei electrice.

• Utilizare în surse de alimentare în comutație (SMPS).

• Utilizare în convertoare și invertoare de putere.

• Utilizare în controlul motoarelor și sarcinilor inductive.

• Utilizare în aplicații de comutație rapidă și amplificatoare de putere.

Specificatii tehnice

• Model: IRFP360.

• Tip componentă: MOSFET de putere N-Channel Enhancement Mode.

• Tehnologie: HEXFET Power MOSFET.

• Tensiune maximă drenă-sursă (VDS): 400 V.

• Curent maxim drenă (ID): 23 A la Tc = 25°C.

• Rezistență maximă în conducție RDS(on): 0,20 Ω.

• Tensiune maximă poartă-sursă (VGS): ±20 V.

• Curent de impuls drenă (IDM): până la 92 A.

• Putere maximă disipată (PD): 280 W.

• Tensiune prag poartă (VGS(th)): aproximativ 4 V.

• Capacitate de intrare (Ciss): aproximativ 4,5 nF.

• Viteză de comutație: optimizat pentru comutație rapidă.

• Tip capsulă: TO-247AC / TO-247-3.

• Număr terminale: 3.

• Montare: Through-Hole (THT).

• Temperatură maximă joncțiune: +150°C.

• Temperatură de stocare: -55°C ... +150°C.

• Caracteristici suplimentare: repetitive avalanche rated, fast switching, posibilitate de conectare în paralel, cerințe reduse pentru comanda porții.

• Dimensiuni capsulă: aproximativ 20,7 × 15,87 × 5,31 mm.

• Conținut pachet: 1 x tranzistor MOSFET IRFP360.

IRFP360 este o soluție fiabilă pentru proiecte electronice de putere, oferind capacitatea de a comuta tensiuni de până la 400 V și curenți de până la 23 A într-o capsulă robustă TO-247, potrivită pentru montarea pe radiator și funcționarea în aplicații solicitante.
