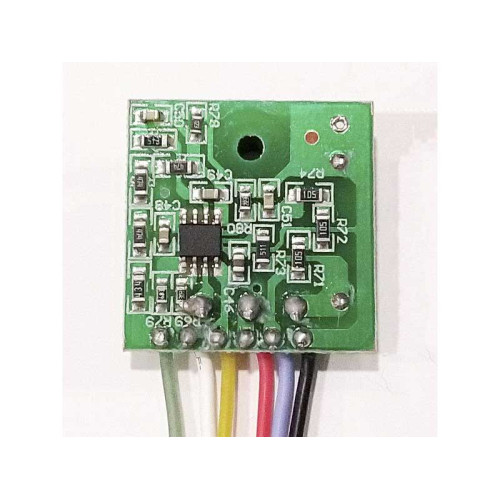

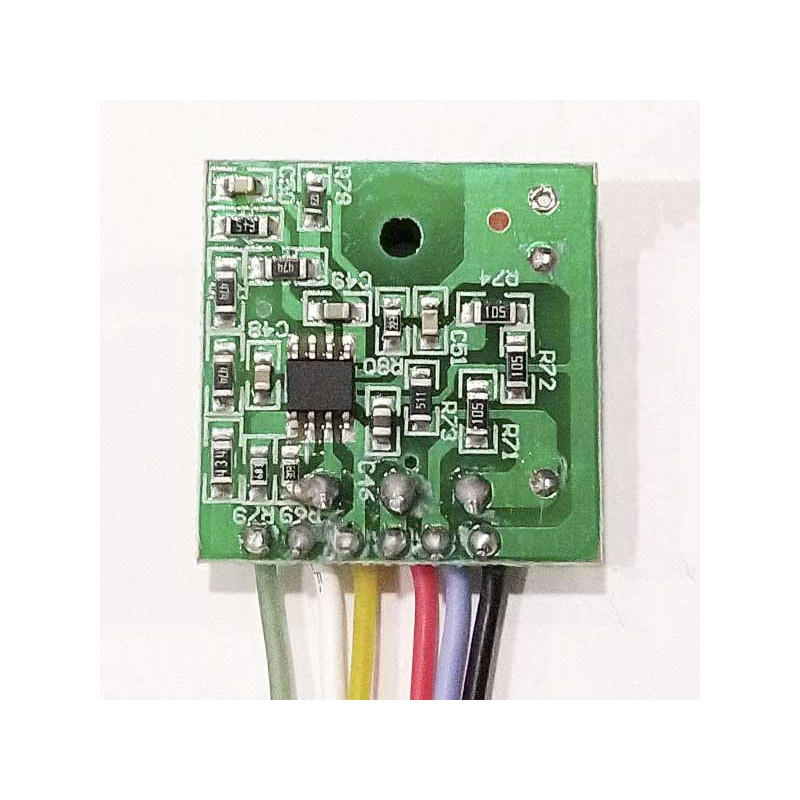

Modul alimentare step-up PFC LCD 26-55 inch

Descrierea fiecărei conexiuni a cablului:

Linie roșie: conectați polul C al tubului comutatorului de alimentare al mașinii originale (polul D al tubului cu efect de câmp).

Linie neagră:  polul negativ.

Linie galbenă: Conectați terminalul de alimentare al circuitului integrat original 10v-15v. (pinul de alimentare al circuitului integrat original este deconectat de la circuit).

Linie albastră: Conectat la nivelul pozitiv de 300v.

Linie albă: Conectați bobina transformatorului de amplificare și deconectați capătul original al circuitului integrat.

Linie verde: Conectați pozitivul de 400 V (condensatorul mare de filtru pozitiv).
