Modul step up DC-DC 3-5V la 5V/9V/12V/24V 2A

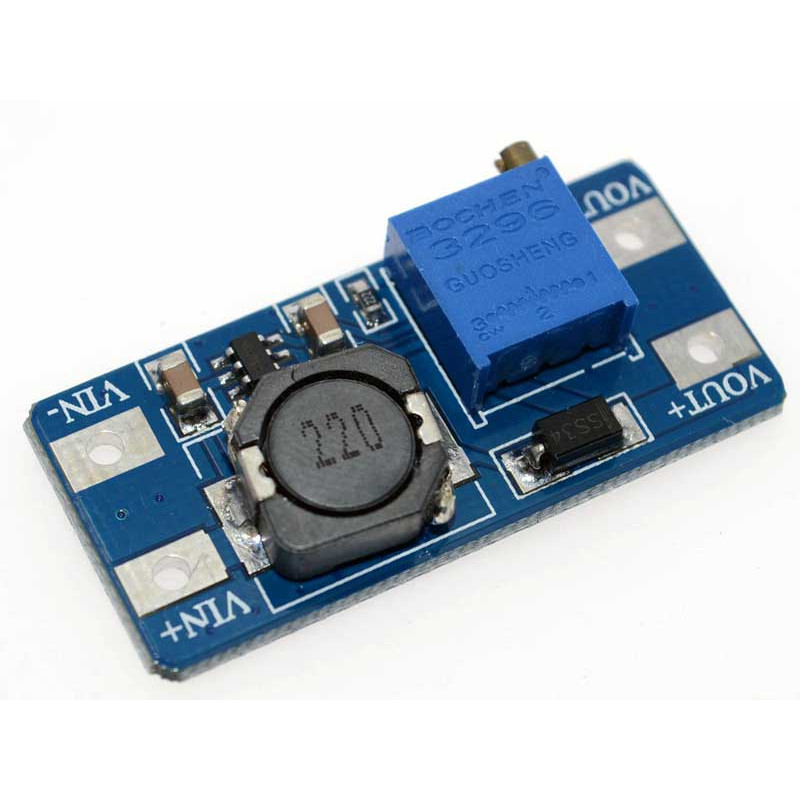

Modulul MT3608 DC-DC Step-Up (Boost) 2 A este un convertor ridicător de tensiune destinat alimentării dispozitivelor electronice care necesită o tensiune mai mare decât cea disponibilă la sursă. Bazat pe circuitul integrat MT3608, modulul poate ridica o tensiune de intrare cuprinsă între 2 V și 24 V c.c. la o tensiune de ieșire reglabilă între 5 V și 28 V c.c., în funcție de configurație și de tensiunea de alimentare. Este utilizat frecvent în proiecte Arduino, sisteme alimentate din baterii Li-Ion, surse portabile, echipamente electronice și aplicații DIY.

Specificații tehnice

• Model: MT3608 DC-DC Step-Up (Boost Converter)

• Tip convertor: ridicător de tensiune (Boost)

• Circuit integrat: MT3608

• Tensiune de intrare: 2…24 V DC

• Tensiune de ieșire: reglabilă 5…28 V DC (prin potentiometru multiturn)

• Exemple de tensiuni de ieșire: 5 V / 9 V / 12 V / 24 V (reglabile)

• Curent maxim de ieșire: 2 A

• Curent recomandat pentru funcționare continuă: până la aproximativ 1 A (în funcție de diferența dintre tensiunea de intrare și cea de ieșire și de răcire)

• Putere maximă: depinde de tensiunile de intrare/ieșire și de curentul utilizat

• Eficiență de conversie: până la 93%

• Frecvență de comutație: 1,2 MHz

• Reglaj tensiune: potentiometru multiturn integrat

• Conexiuni: IN+, IN−, OUT+, OUT−

• Protecție la supracurent: limitarea curentului este integrată în circuitul MT3608

• Protecție la supraîncălzire: integrată în circuitul MT3608

• Dimensiuni modul: aproximativ 36 × 17 × 7 mm

• Temperatură de funcționare: -40 °C … +85 °C

• Montaj: pe cablaj, prin lipire

• Conținut pachet: 1 × modul convertor DC-DC Step-Up MT3608

Notă: Pentru obținerea unei tensiuni stabile și a unui curent apropiat de valoarea maximă este recomandată utilizarea unei surse de alimentare capabile să furnizeze curentul necesar și asigurarea unei răciri corespunzătoare în aplicațiile cu sarcină ridicată.
