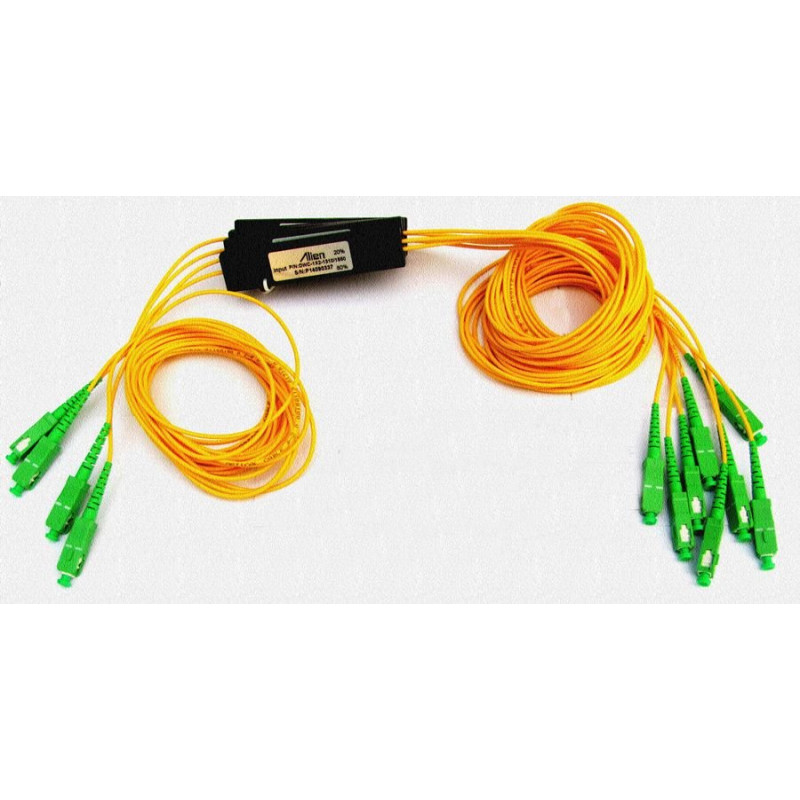

Spliter optic 2 cai 85/15

Un splitter optic 2 căi 85/15 (numit și cuplor optic dezechilibrat 1×2 85/15) este un dispozitiv pasiv din fibră optică care împarte puterea semnalului optic de la o singură intrare în două ieșiri, dar nu în mod egal. În acest caz:

• 85% din puterea optică este transmisă pe ieșirea principală.
• 15% din puterea optică este transmisă pe ieșirea secundară.

Cum funcționează

           Intrare
              │
              ▼
      ┌────────────────┐
      │ Splitter 1×2   │
      │     85/15      │
      └────────────────┘
         │         │
         │         │
      85%│         │15%
         ▼         ▼
   Ieșire 1    Ieșire 2

Dacă la intrare există o putere optică de 0 dBm:

• Ieșirea 85% va avea aproximativ -0,7 dB (plus pierderea proprie a splitterului).
• Ieșirea 15% va avea aproximativ -8,2 dB (plus pierderea proprie). În practică, valorile tipice sunt în jur de 0,9 dB pe ramura de 85% și 8,5 dB pe ramura de 15%, în funcție de producător.

Caracteristici tehnice uzuale

• Tip: 1×2 (o intrare, două ieșiri)
• Raport de divizare: 85/15
• Lungimi de undă:
  • 1310 nm
  • 1490 nm
  • 1550 nm
• Pierdere de inserție:
  • Ramura 85%: aproximativ 0,8–1 dB
  • Ramura 15%: aproximativ 7,8–9 dB
• Return Loss: ≥ 50 dB
• PDL (Polarization Dependent Loss): ≤ 0,15 dB
• Fibră: G.652D sau G.657A
• Conectori: SC/APC, SC/UPC, LC/APC, LC/UPC sau fără conectori.

Domenii de utilizare

Acest tip de splitter este folosit atunci când este nevoie ca cea mai mare parte a semnalului să continue pe traseul principal, iar o mică parte să fie extrasă pentru:

• monitorizarea puterii optice;
• măsurători OTDR;
• rețele FTTH și PON;
• sisteme CATV pe fibră optică;
• distribuția semnalelor optice în rețele WDM.

Avantaje

• Nu necesită alimentare electrică (componentă pasivă).
• Fiabilitate foarte mare.
• Pierderi reduse pe ramura principală (85%).
• Durată de viață foarte lungă.
• Compatibil cu majoritatea echipamentelor FTTH și PON.
