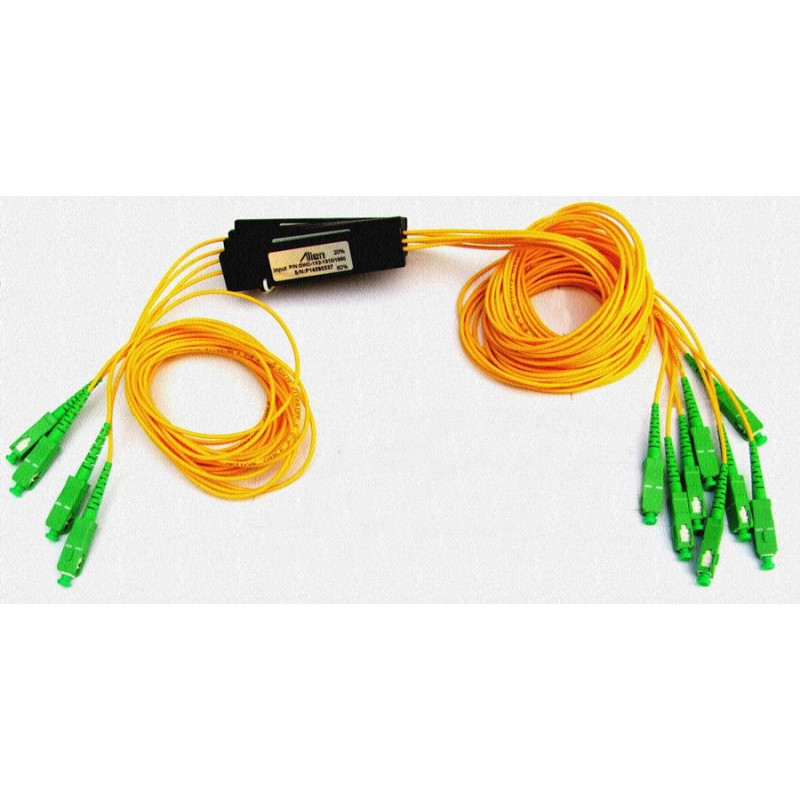

Spliter optic 8 cai iesiri egale
- Cod produs: MIV-10051
- Disponibilitate: 13
123,45 Lei
- Fără TVA: 102,02 Lei
Ce este un splitter optic 1x8?
Un splitter optic 1x8 este un dispozitiv pasiv utilizat în rețelele de fibră optică pentru distribuirea semnalului optic de la o singură intrare către 8 ieșiri. Tehnologia cea mai utilizată este PLC (Planar Lightwave Circuit), care asigură o împărțire uniformă a puterii optice pe toate cele 8 porturi de ieșire.
Practic, un singur semnal provenit de la OLT, echipament activ sau sursă optică este distribuit simultan către 8 utilizatori sau echipamente.
Caracteristici tehnice uzuale
| Caracteristică | Valoare tipică |
|---|---|
| Tip | PLC Splitter |
| Configurație | 1 Intrare × 8 Ieșiri |
| Fibră | Single Mode 9/125 μm |
| Lungime de undă | 1260–1650 nm |
| Raport de împărțire | 12,5% pe fiecare ieșire |
| Pierdere de inserție | 10,3–10,8 dB |
| Uniformitate | ≤ 0,8–1 dB |
| Return Loss | ≥ 55 dB |
| PDL | ≤ 0,2–0,3 dB |
| Temperatură operare | -40°C până la +85°C |
Cum funcționează?
Distribuția semnalului este aproximativ:
| Port | Putere distribuită |
|---|---|
| OUT1 | ~12,5% |
| OUT2 | ~12,5% |
| OUT3 | ~12,5% |
| OUT4 | ~12,5% |
| OUT5 | ~12,5% |
| OUT6 | ~12,5% |
| OUT7 | ~12,5% |
| OUT8 | ~12,5% |
În practică există pierderi suplimentare datorate procesului de divizare, motiv pentru care un splitter 1x8 introduce aproximativ 10–11 dB atenuare totală.
Avantaje
✅ Distribuție uniformă a semnalului
✅ Nu necesită alimentare electrică
✅ Fiabilitate foarte mare
✅ Durată de viață de peste 20 ani
✅ Compatibil cu GPON, EPON și XGS-PON
✅ Dimensiuni compacte
✅ Întreținere minimă
Aplicații
Rețele FTTH
- Conectarea a până la 8 abonați dintr-o singură fibră.
GPON / EPON
- Distribuția semnalului de la OLT către ONT-uri.
CCTV pe fibră optică
- Distribuirea semnalului către mai multe locații.
Rețele CATV
- Distribuția semnalelor TV pe fibră.
Rețele industriale
- Distribuția conexiunilor optice în fabrici și campusuri.
Tipuri constructive
Bare Fiber
- Fără conectori.
- Necesită sudură optică.
Steel Tube (Blockless)
- Tub inox pentru protecție mecanică.
- Foarte utilizat în cutii FTTH.
ABS Box
- Carcasă ABS.
- Instalare rapidă în cutii de distribuție.
LGX Module
- Pentru rack-uri și ODF-uri profesionale.
Conectori disponibili
Cele mai comune variante sunt:
- SC/APC (verde)
- SC/UPC (albastru)
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
În rețelele FTTH și GPON, varianta SC/APC este cea mai utilizată datorită reflexiilor optice foarte reduse.
Compatibilitate
Splitterul 1x8 este compatibil cu:
- GPON
- EPON
- XGS-PON
- FTTx
- CATV
- LAN pe fibră optică
- Rețele Single Mode G.652D și G.657A
Exemplu de utilizare
OLT
│
├── Splitter 1x8
│
├── ONT 1
├── ONT 2
├── ONT 3
├── ONT 4
├── ONT 5
├── ONT 6
├── ONT 7
└── ONT 8Astfel, un singur port PON poate servi simultan 8 utilizatori prin intermediul splitterului optic.
