TC58NVG0S3HTA00

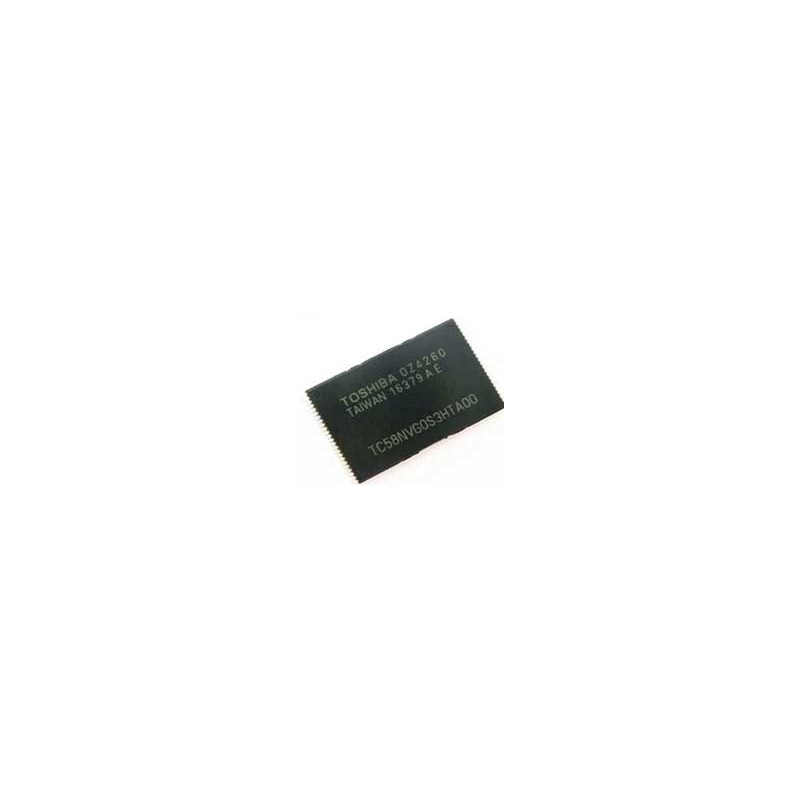

Memorie Flash NAND Toshiba TC58NVG0S3HTA00 – 1Gbit (128M x 8 bit), SLC NAND

TC58NVG0S3HTA00 este un circuit integrat de memorie NAND Flash produs de Toshiba Semiconductor (în prezent Kioxia), destinat aplicațiilor de stocare a datelor în echipamente electronice, televizoare, receivere digitale, sisteme embedded, routere, echipamente industriale și alte dispozitive care necesită memorie nevolatilă de mare fiabilitate. Componenta utilizează tehnologie SLC (Single-Level Cell), apreciată pentru durabilitate și performanță superioară față de soluțiile MLC sau TLC

Memoria permite stocarea permanentă a firmware-ului, sistemelor de operare embedded și a altor date critice, păstrând informațiile chiar și după întreruperea alimentării. Dispozitivul este realizat pentru montare pe suprafață și este utilizat frecvent în operațiuni de service și reparații electronice.

Functii

• Stocare nevolatilă de date și firmware.

• Funcții suportate: citire (Read), programare pagină (Page Program), ștergere bloc (Block Erase), copiere pagină (Page Copy), citire stare (Status Read), resetare (Reset).

• Organizare memorie: 1 Gbit (128M × 8 biți).

Specificatii tehnice

• Producător: Toshiba Semiconductor / Kioxia.

• Model: TC58NVG0S3HTA00.

• Tip memorie: NAND Flash SLC (Single-Level Cell).

• Capacitate totală: 1 Gbit (128 MB).

• Organizare: 128M × 8 biți.

• Tensiune de alimentare (VCC): 2,7 V – 3,6 V.

• Interfață: NAND paralelă x8.

• Dimensiune pagină: 2048 + 128 octeți.

• Număr pagini per bloc: 64.

• Dimensiune bloc: 128 KB + 8 KB.

• Număr maxim blocuri: 1024.

• Timp acces inițial: aproximativ 25 μs.

• Timp ciclu serial de citire: minimum 25 ns.

• Timp tipic programare pagină: aproximativ 300 μs.

• Timp tipic ștergere bloc: aproximativ 2,5 ms.

• Capsulă: TSOP-48 (conform variantei HTA00).

• Număr pini: 48.

• Montare: SMD (Surface Mount).

• Temperatură de funcționare: 0°C ... +70°C.

• Curent maxim de alimentare: aproximativ 30 mA.

• Conținut pachet: 1 × memorie NAND Flash TC58NVG0S3HTA00.
