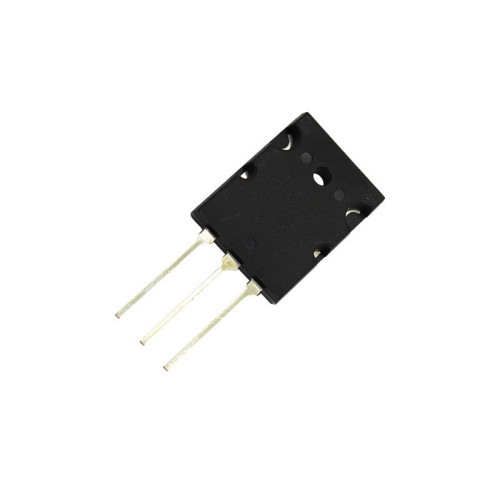

TTA1943

TTA1943 – Tranzistor bipolar PNP de putere pentru amplificatoare audio Hi-Fi

TTA1943 este un tranzistor bipolar PNP de putere, dezvoltat pentru etaje finale de amplificare audio și aplicații electronice care necesită tensiuni și curenți ridicați. Modelul a fost produs de Toshiba și este utilizat frecvent în amplificatoare audio de înaltă fidelitate, fiind tranzistorul complementar al modelului TTC5200. Datorită caracteristicilor sale electrice și capacității ridicate de disipare a puterii, TTA1943 este o alegere populară pentru construcția, întreținerea și repararea amplificatoarelor audio de putere.

Tranzistorul este realizat în capsulă TO-3P(L), destinată montării pe radiator pentru răcire eficientă. Este recomandat pentru etaje finale de aproximativ 100 W în aplicații audio, oferind performanțe stabile și răspuns rapid în frecvență.

Functii

• Funcție principală: tranzistor bipolar PNP de putere pentru amplificare audio și aplicații de comutație.

• Utilizare recomandată: etaje finale amplificatoare audio Hi-Fi, amplificatoare de putere, surse și circuite electronice cu sarcini ridicate.

• Tip componentă: tranzistor bipolar PNP de putere.

• Model: TTA1943.

• Polaritate: PNP.

• Produs complementar: TTC5200.

• Tensiune colector-emitor (VCEO): -230 V.

• Tensiune colector-bază (VCBO): -230 V.

• Curent maxim colector (IC): -15 A.

• Putere maximă disipată (PC): 150 W.

• Frecvență de tranziție (fT): tipic 30 MHz.

• Amplificare în curent (hFE): 80…160 (la IC = -1 A, VCE = -5 V).

• Tensiune colector-emitor în saturație VCE(sat): max. -3,0 V (IB = -0,8 A, IC = -8 A).

• Capsulă: TO-3P(L).

• Număr pini: 3.

• Montare: Through Hole (THT).

• Dimensiuni capsulă (L × l × h): aproximativ 26 × 20 × 5 mm.

• Aplicație recomandată de producător: etaj final pentru amplificatoare audio de aproximativ 100 W.

• Compatibilitate RoHS: da.

• Conținut pachet: 1 x tranzistor TTA1943.
